DMY-III - Électrovanne à impulsions Xiechang

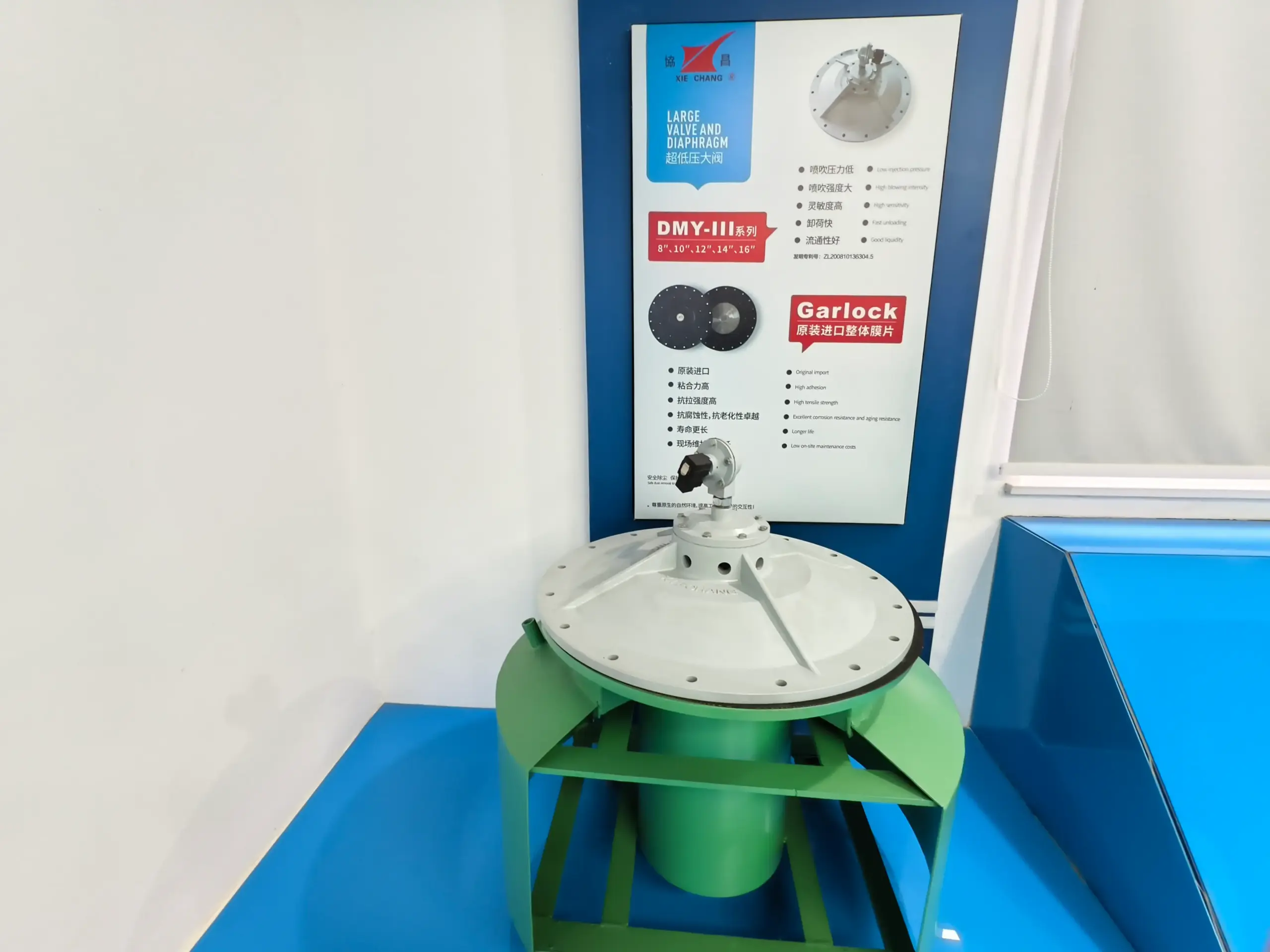

DMY-III Électrovanne à impulsions grand format 8-16 pouces
Électrovanne à impulsions basse pression 8-16 pouces conçue pour le décolmatage industriel de filtres à manches à haut volume.
Paramètres techniques
Spécification de fonctionnement essentielle.
SérieDMY-III
Pression de service0.05-0.1 MPa
Fluide de serviceAir comprimé propre et sec
TensionDC24V; AC220V / 50Hz en option
Indice de protectionIP65
Température de fonctionnement-20 C à +55 C standard
Durée de vie de la membraneEnviron 1 million de cycles dans les conditions spécifiées
Gamme complète de modèles
Gamme de modèles DMY-III
0.05-0.1 MPa / IP65 / Configuration industrielle
| Type | N° de modèle | Taille | Taille DN | Volume d'air |
|---|---|---|---|---|
| Grande échelle | DMY-III-200C | 8" | DN200 | 1.3-1.8 m3 |
| Grande échelle | DMY-III-250C | 10" | DN250 | 1.3-2.2 m3 |
| Grande échelle | DMY-III-300C | 12" | DN300 | 1.5-2.5 m3 |
| Grande échelle | DMY-III-350C | 14" | DN350 | 1.5-2.8 m3 |
| Grande échelle | DMY-III-400C | 16" | DN400 | 1.8-3.5 m3 |
Normes produit
Spécifications des électrovannes à impulsions industrielles.
CertificationsConfiguration industrielle
FabricantSuzhou Xiechang Environmental Protection Technology Co., Ltd.
ApplicationSystèmes de décolmatage par impulsions d'air pour filtres à manches et de dépoussiérage industriel
Vidéos produits
Vidéos de démonstration et de sélection associées.
La puissance du dépoussiérage : électrovannes à impulsions grand diamètre Xiechang DMY-III (8"-16")
8” - 16” Électrovanne à impulsions à membrane grande taille
Plans techniques
Dimensions d'installation de ce produit.
🔒 Dimensions disponibles sur demandeDMY-III-250C
DMY-III-250C · 10 pouces · électrovanne à impulsions immergée basse pression — Plan d'installation
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 40 mm |
| Spray tube diameter | Ø275 mm |
+2 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDMY-III-300C
DMY-III-300C · 12 pouces · électrovanne à impulsions immergée basse pression — Plan d'installation
| Outer flange diameter | Ø730 mm |
|---|---|
| Bolt circle diameter | Ø680 mm |
| Bolt holes | 16-M16 |
| Flange thickness | 🔒 |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+2 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDMY-III-350C
DMY-III-350C · 14 pouces · électrovanne à impulsions immergée basse pression — Plan d'installation
| Outer flange diameter | Ø842 mm |
|---|---|
| Bolt circle diameter | Ø780 mm |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+3 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDMY-III-400C
DMY-III-400C · 16 pouces · électrovanne à impulsions immergée basse pression — Plan d'installation
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Outlet diameter | Ø806 mm |
| Spray tube diameter | 🔒 |
| Spray tube wall | 10 mm |
| Mounting height | 50 mm |
+2 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDMY-III-200C
DMY-III-200C · 8 pouces · électrovanne à impulsions immergée basse pression — Plan d'installation
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 12-M10 |
| Flange thickness | 🔒 |
| Mounting height | 35 mm |
| Spray tube diameter | Ø220 mm |
+2 dimensions supplémentaires
Base de connaissances
Réponses pratiques pour ce produit.
Dépannage
Comment diagnostiquer les défauts courants d'une électrovanne à impulsions grand diamètre ultra-basse pression ?
Les conditions de fonctionnement sont DC24V/1.2A/30W ou AC220V/0.5A/30W, 0.05–0.1 MPa. Si la vanne ne s'ouvre pas, vérifier la correspondance de tension, la largeur d'impulsion (150–200 ms) et la bobine ; si elle claque sans souffler, augmenter la pression du réservoir à 0.05–0.1 MPa et vérifier le passage d'amortissement ; les fuites indiquent généralement un pilote, une membrane ou un siège endommagé, à remplacer.
dépannagevanne ultra-basse pressionvanne grand diamètre
Applications
Comment installer une électrovanne à impulsions grand diamètre ultra-basse pression (8"–16") ?
Placer la grande membrane sur le réservoir (face aluminium vers le haut) en alignant les trous de boulon, positionner le ressort dans son support, monter le couvercle de vanne en y logeant le ressort et serrer les boulons en diagonale. Pour les vannes 12"–16", monter également l'adaptateur et le pilote avec du ruban PTFE (respecter le sens d'écoulement du pilote), puis effectuer un essai de maintien en pression à 0.1 MPa.
vanne ultra-basse pressionélectrovanne à impulsions grand diamètrevanne 8-16 pouces
Avantages
Quels sont les avantages de l'électrovanne à impulsions grand diamètre ultra-basse pression DMY-III de Xiechang ?
La DMY-III (8"–16") utilise une membrane à trois étages pour une haute sensibilité, son siège de premier étage est coulé d'une seule pièce avec le réservoir d'air pour une faible résistance interne, et elle est équipée de membranes de premier et second étage GARLOCK garanties pour 1 000 000 de cycles. Elle décolmate un grand nombre de manches à basse pression avec un volume d'air élevé et convient à une alimentation par soufflante Roots économe en énergie.
DMY-IIIvanne ultra-basse pressionvanne grand diamètre
