Série DCF-F2 — Gamme complète de modèles
Protection certifiée « Ex db » à l'épreuve des flammes avec indice IP67 — conçue pour résister à une inflammation interne sans la transmettre à l'atmosphère environnante, pour le dépoussiérage en zones à risque 1/2 de −40°C à +60°C.
Gamme complète de modèles
Température ambiante −40°C à +60°C · Ex db IIC T6 Gb · IP67 · fixations A2-70
| Type | N° de modèle | Taille (pouce) | Taille DN | Indice antidéflagrant |
|---|---|---|---|---|
| Angle droit | DCF-F2-2L-B | 3/4″ | DN20 | Ex db IIC T6 Gb |
| Angle droit | DCF-F2-Z-20 | 3/4″ | DN20 | Ex db IIC T6 Gb |
| Angle droit | DCF-F2-Z-25 | 1″ | DN25 | Ex db IIC T6 Gb |
| Angle droit | DCF-F2-Z-40S | 1.5″ | DN40 | Ex db IIC T6 Gb |
| Angle droit | DCF-F2-Z-50S | 2″ | DN50 | Ex db IIC T6 Gb |
| Angle droit | DCF-F2-Z-62S | 2.5″ | DN65 | Ex db IIC T6 Gb |
| Angle droit | DCF-F2-Z-76S | 3″ | DN80 | Ex db IIC T6 Gb |
| Angle droit | DCF-F2-Z-102S.B | 3.5″ | DN90 | Ex db IIC T6 Gb |
| Filetage mâle | DCF-F2-ZM-20 | 3/4″ | DN20 | Ex db IIC T6 Gb |
| Filetage mâle | DCF-F2-ZM-25 | 1″ | DN25 | Ex db IIC T6 Gb |
| Filetage mâle | DCF-F2-ZM-40S | 1.5″ | DN40 | Ex db IIC T6 Gb |
| Immergée | DCF-F2-Y-25 | 1″ | DN25 | Ex db IIC T6 Gb |
| Immergée | DCF-F2-Y-40S | 1.5″ | DN40 | Ex db IIC T6 Gb |
| Immergée | DCF-F2-Y-50S | 2″ | DN50 | Ex db IIC T6 Gb |
| Immergée | DCF-F2-Y-62S | 2.5″ | DN65 | Ex db IIC T6 Gb |
| Immergée | DCF-F2-Y-76S | 3″ | DN80 | Ex db IIC T6 Gb |
| Immergée | DCF-F2-Y-102S.B | 3.5″ | DN90 | Ex db IIC T6 Gb |
| Immergée | DCF-F2-Y-102S | 4″ | DN100 | Ex db IIC T6 Gb |
| Immergée | DCF-F2-YQ-76S | 3″ | DN80 | Ex db IIC T6 Gb |
| Immergée | DMY-F-II-80 | 3″ | DN80 | Ex db IIC T6 Gb |
| Passage direct | DCF-F2-T-25SG | G1″ | DN25 | Ex db IIC T6 Gb |
| Passage direct | DCF-F2-T-40SG | G1½″ | DN40 | Ex db IIC T6 Gb |
| Passage direct | DCF-F2-T-50SG | G2″ | DN50 | Ex db IIC T6 Gb |
Normes produit
Certifications
Certification produit
DCF-F2 series · DCF-F2 series (Z/Y/T/ZM/2L-B variants, 20-115S sizes) · DMY-F2-II-80
| N° de certificat | 2024322307006147 |
|---|---|
| Délivré par | Shanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (SITIIAS) |
| Délivré | 2024-08-20 |
| Valable jusqu'au | 2029-08-19 |
| Normes | GB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.31-2021 |
Certification produit
DCF-F2 Series (2L-B / Z / Y / YA / YQ / ZM / T variants) · DMY-F2-II-80
| N° de certificat | GYB25.1975X |
|---|---|
| Délivré par | Shanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (NEPSI - National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation) |
| Délivré | 2025-06-12 |
| Valable jusqu'au | 2030-06-11 |
| Normes | GB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.31-2021, JB/T 5916-2013 |
Plans techniques
🔒 Dimensions disponibles sur demandeDMY-F2-II-80
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 240 mm |
| Seat height 1 | 🔒 |
| Seat height 2 | 🔒 |
| Seal bore | Ø85.5 mm |
| Inner step | 88 mm |
+14 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-Y-102S.B(special O-ring)
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 254 mm |
| Flange thickness | 🔒 |
| Seat height 1 | 🔒 |
| Seat height 2 | 43 mm |
| Inner bore | Ø103 mm |
+15 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-Y-102S.B(standard O-ring)
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 🔒 |
| Flange thickness | 27 mm |
| Seat height 1 | 🔒 |
| Seat height 2 | 43 mm |
| Inner bore | Ø103 mm |
+15 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-Y-102S
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 255 mm |
| Flange thickness | 27 mm |
| Lip | 6.5 mm |
| Seat height 1 | 🔒 |
| Seat height 2 | 🔒 |
+18 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-Y-25
| Overall height | 🔒 |
|---|---|
| Mounting spacing | 130 mm |
| Seat height 1 | 🔒 |
| Seat height 2 | 🔒 |
| Lip | 13 mm |
| Outlet bore | Ø35 mm |
+7 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-Y-40S
| Overall height | 223 mm |
|---|---|
| Mounting spacing | 130 mm |
| Seat height 1 | 41 mm |
| Seat height 2 | 🔒 |
| Lip | 🔒 |
| Outlet bore | 🔒 |
+8 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-Y-50S
| Mounting spacing | 185 mm |
|---|---|
| Overall height | 🔒 |
| Flange thickness | 25 mm |
| Lip | 7 mm |
| Seat height 1 | 🔒 |
| Seat height 2 | 🔒 |
+16 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-Y-62S
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 240 mm |
| Flange thickness | 🔒 |
| Lip | 🔒 |
| Seat height 1 | 35 mm |
| Seat height 2 | 44 mm |
+17 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-Y-76S(special O-ring)
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 🔒 |
| Flange thickness | 🔒 |
| Seat height 1 | 35 mm |
| Seat height 2 | 43 mm |
| Inner bore | Ø89.5 mm |
+16 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-Y-76S(standard O-ring)
| Overall height | 254 mm |
|---|---|
| Inlet flange height | 🔒 |
| Neck height | 35 mm |
| Flange thickness | 43 mm |
| Neck diameter | 🔒 |
| Body diameter | 🔒 |
+16 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-YA-76S
| Neck diameter | 🔒 |
|---|---|
| Mid diameter | Ø187.5 mm |
| Flange diameter | Ø220 mm |
| Bolt circle diameter | Ø220 mm |
| Base height | 🔒 |
| Mounting spacing | 🔒 |
+8 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-YQ-76S(standard O-ring)
| Overall height | 🔒 |
|---|---|
| Inlet height | 41 mm |
| Flange thickness | 🔒 |
| Neck diameter | 🔒 |
| Body diameter | Ø158 mm |
| Flange diameter | Ø182 mm |
+12 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-YQ-76S(special O-ring)
| Overall height | 240 mm |
|---|---|
| Inlet height | 41 mm |
| Flange thickness | 56 mm |
| Neck diameter | 🔒 |
| Body diameter | 🔒 |
| Flange diameter | 🔒 |
+12 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-Z-20
| Overall height | 🔒 |
|---|---|
| Diaphragm cover diameter | Ø80 mm |
| Inlet height | 20 mm |
| Inlet face height | 22 mm |
| Outlet height | 🔒 |
| Base width | 🔒 |
+2 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-Z-25
| Overall height | 171 mm |
|---|---|
| Inlet height | 24 mm |
| Inlet face height | 🔒 |
| Outlet height | 27 mm |
| Base length | 🔒 |
| Bolt spacing | 🔒 |
+2 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-Z-40S
| Overall height | 230 mm |
|---|---|
| Inlet height | 🔒 |
| Inlet face height | 🔒 |
| Outlet height | 🔒 |
| Base length | 131 mm |
| Bolt spacing | 75 mm |
+2 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-Z-50S
| Overall height | 241 mm |
|---|---|
| Inlet height | 🔒 |
| Inlet face height | 🔒 |
| Outlet height | 🔒 |
| Base length | 180 mm |
| Bolt spacing | 100 mm |
+2 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-Z-62S
| Overall height | 🔒 |
|---|---|
| Inlet height | 49 mm |
| Inlet face height | 37 mm |
| Outlet height | 37 mm |
| Base length | 🔒 |
| Bolt spacing | 🔒 |
+2 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-Z-76S
| Overall height | 🔒 |
|---|---|
| Inlet height | 🔒 |
| Inlet face height | 38 mm |
| Outlet height | 🔒 |
| Base length | 220 mm |
| Bolt spacing | 120 mm |
+2 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-ZM-20
| Overall height | 198 mm |
|---|---|
| Inlet pipe outer diameter | Ø27 mm |
| Inlet pipe seat | 🔒 |
| Inlet pipe bore | Ø20 mm |
| Inlet pipe chamfer | 🔒 |
| Outlet pipe outer diameter | 🔒 |
+9 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-ZM-25
| Overall height | 233 mm |
|---|---|
| Inlet pipe outer diameter | 🔒 |
| Inlet pipe seat | 🔒 |
| Inlet pipe bore | 🔒 |
| Inlet pipe chamfer | 3×30° |
| Outlet pipe outer diameter | Ø34 mm |
+9 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-ZM-40S
| Overall height | 284 mm |
|---|---|
| Inlet pipe outer diameter | 🔒 |
| Inlet pipe seat | 🔒 |
| Inlet pipe bore | 🔒 |
| Inlet pipe chamfer | 3×30° |
| Outlet pipe outer diameter | Ø48 mm |
+9 dimensions supplémentaires
🔒 Dimensions disponibles sur demandeDCF-F2-Z-20-C(304)
| Overall height | 160 mm |
|---|---|
| Diaphragm cover diameter | Ø78 mm |
| Inlet height | 🔒 |
| Inlet offset | 20 mm |
| Base length | 🔒 |
| Base width | 🔒 |
+1 dimensions supplémentaires
Base de connaissances
DCF-F2 est la famille de vannes antidéflagrantes (Ex db). La lettre après F2 indique le style de corps — Z angle droit, ZM filetage mâle, Y immergée, T passage direct — le nombre est le code de taille, et un suffixe de matériau -C (inox 304), -D (inox 316) ou -E (alliage à teneur limitée en cuivre/zinc) peut être ajouté à n'importe quel modèle. La liste complète des modèles et des tailles figure dans le tableau des références sur cette page.

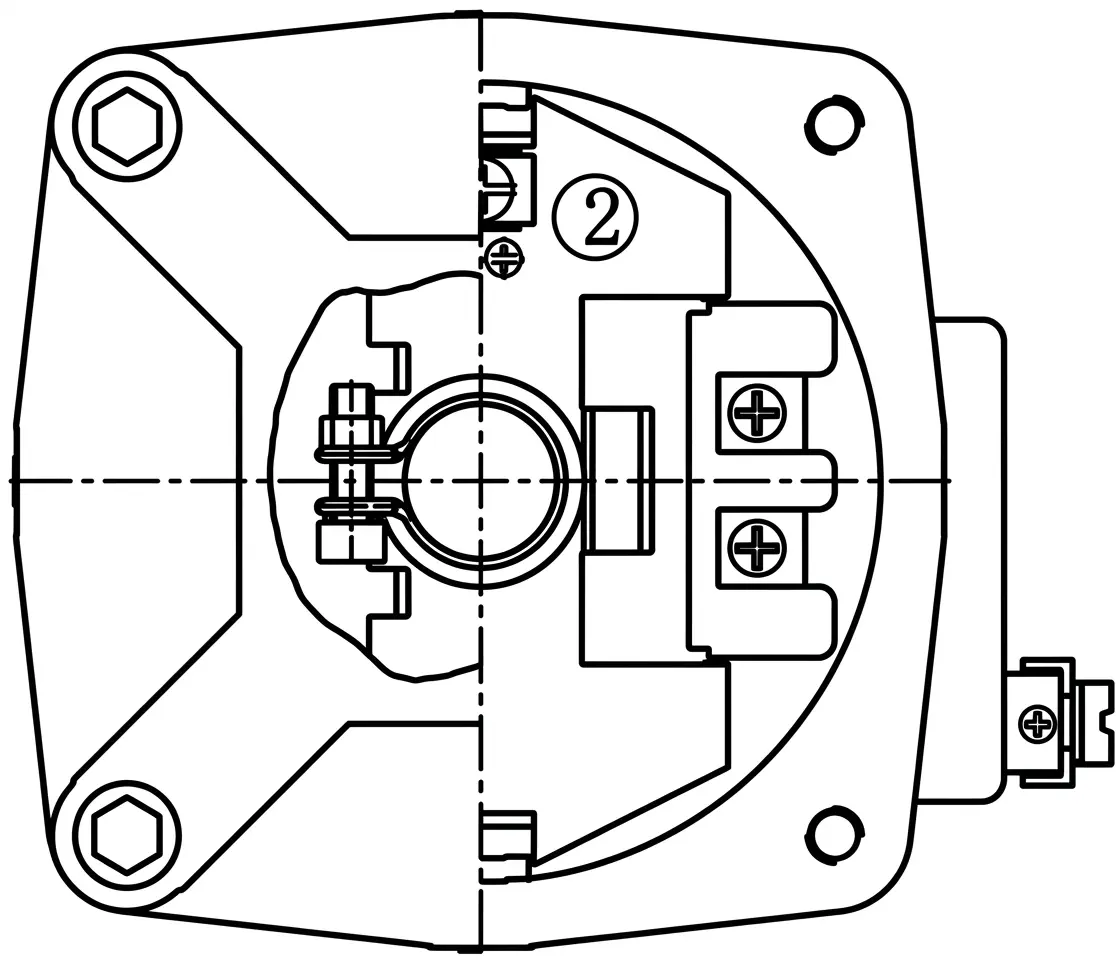

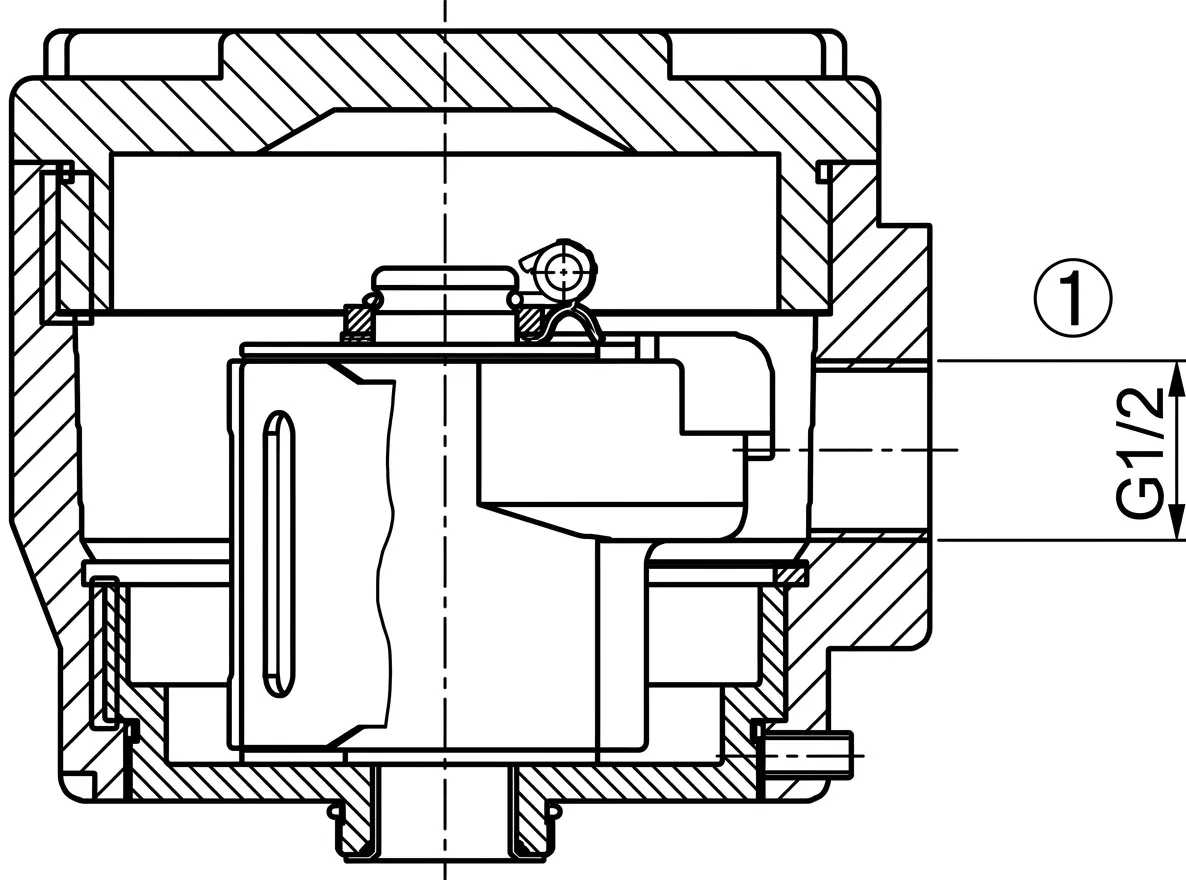

Les électrovannes à impulsions antidéflagrantes (Ex d) sont proposées à partir de DN25 ; les versions antidéflagrantes DN20 et DN25 ne sont disponibles que chez Xiechang. Le connecteur de câble antidéflagrant dédié utilise un filetage G1/2".
