Accueil / Électrovanne à impulsions / Électrovanne à impulsions Watson®

Série immergée WPS-CA Watson®

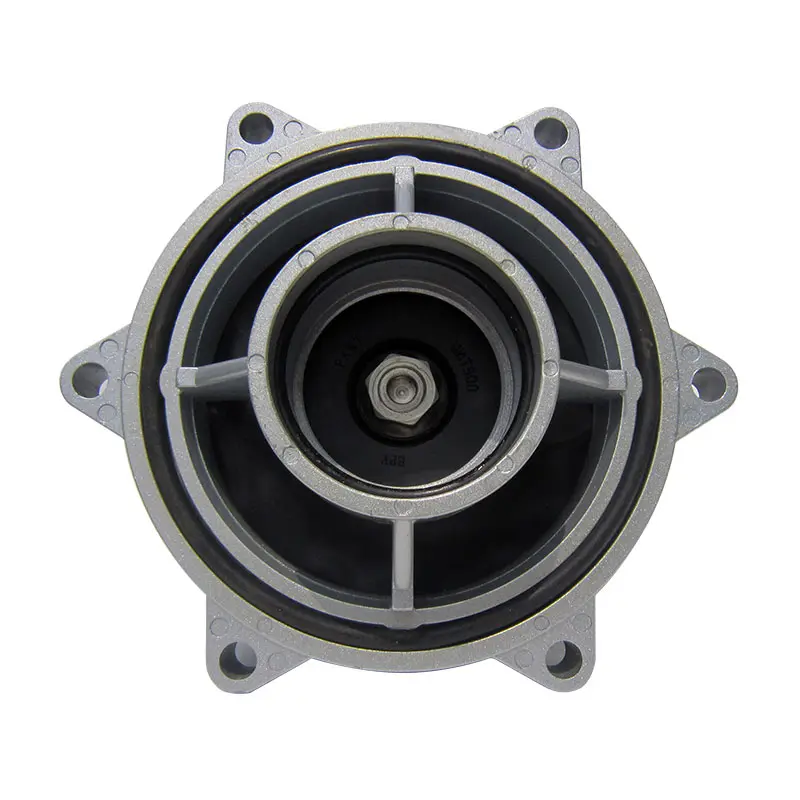

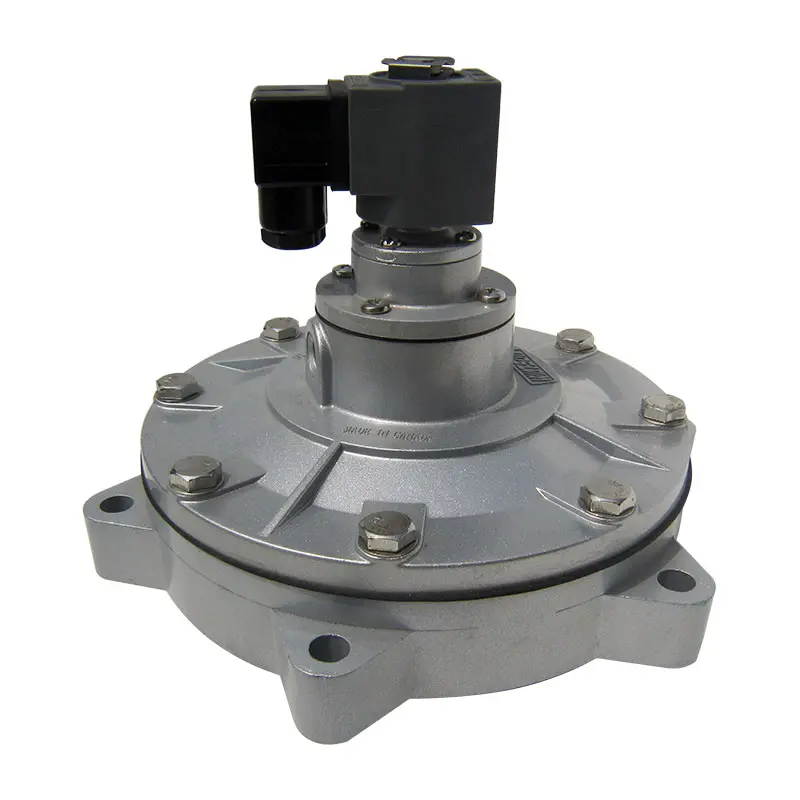

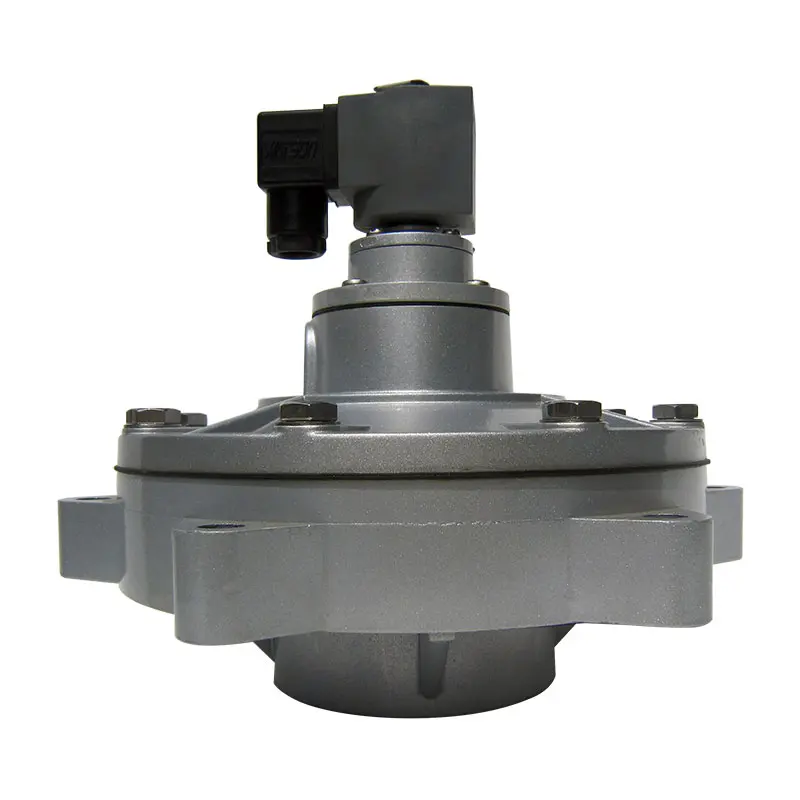

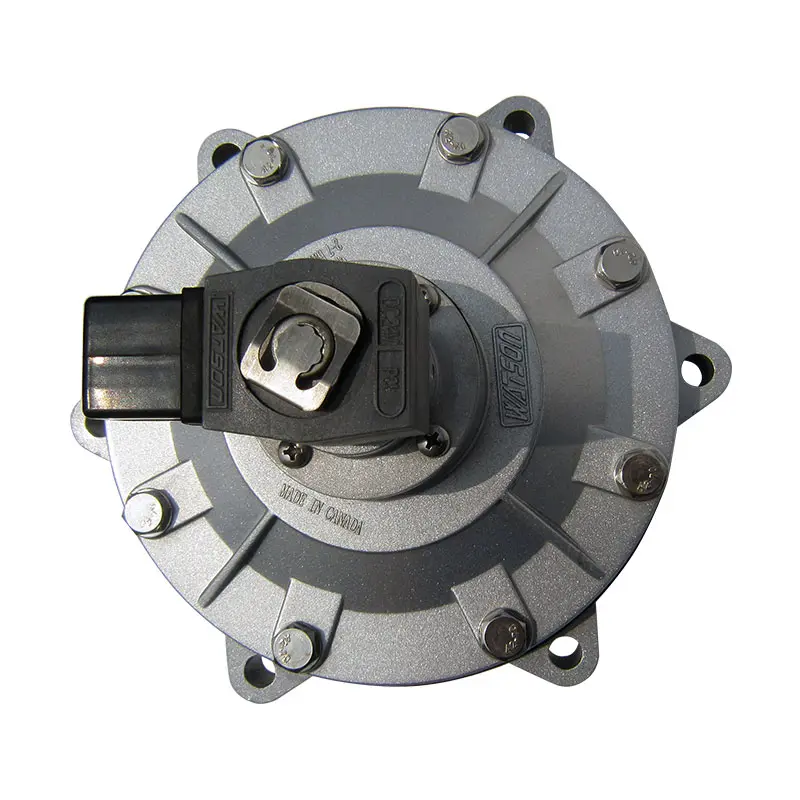

Électrovanne à impulsions immergée

Les électrovannes à impulsions immergées Watson® sont intégrées au collecteur d'air pour réduire les pertes de charge et délivrer une impulsion de nettoyage puissante directement dans les manches filtrantes. La gamme immergée WPS-CA couvre les modèles DN25 à DN115 avec protection CE, CCC, RoHS et IP65.

Voir la gamme de modèles immergésDemander un devis
Fournisseur d'électrovannes à impulsions immergées Watson®

Spécification de fonctionnement universelle

Conditions de fonctionnement pour la gamme WPS-CA.

Working Pressure0.2-0.6 MPa (2-6 bar)
MediumClean, dry compressed air
Working VoltageDC24V, AC220V/50Hz to AC240V/60Hz
Protection ClassIP65 waterproof and dustproof
EnvironmentTemperature −40°C to 120°C; humidity ≤ 85%

Gamme complète de modèles

Modèles d'électrovannes à impulsions immergées WPS-CA Watson®.

Pression de service 0.2-0.6 MPa · air comprimé propre et sec · DC24V ou AC220V/50Hz-AC240V/60Hz · IP65 · certifié CE / CCC / RoHS

TypeN° de modèleTaille (pouce)Taille DNIndice antidéflagrant
ImmergéeWPS-CA/EG251″DN25Membrane simple
ImmergéeWPS-CA/EG401½″DN40Membrane simple
ImmergéeWPS-CA/EP502″DN50Double membrane
ImmergéeWPS-CA/EP622½″DN65Double membrane
ImmergéeWPS-CA/EP763″DN80Double membrane
ImmergéeWPS-CA/EP102.B3.5″DN90Double membrane
ImmergéeWPS-CA/EP1024″DN100Double membrane
ImmergéeWPS-CA/EP1154½″DN115Double membrane

Normes produit

Avantages des électrovannes à impulsions immergées Watson®.

CertificationsCE, CCC, RoHS
Indice de protectionIP65
Structure immergéeLa structure immergée place le corps de vanne dans le collecteur d'air afin de réduire la perte de charge et d'améliorer l'intensité de l'impulsion.
MembraneLes membranes haut de gamme Watson® garantissent une longue durée de vie dans les systèmes industriels de décolmatage de filtres à manches à forte sollicitation.
ApplicationAdaptée aux projets de maintenance, de remplacement et de modernisation nécessitant des électrovannes à impulsions immergées Watson® fiables.

Certifications

Certifié par un tiers pour cette gamme de produits.

Voir tous les certificats →
Certificat de conformité antidéflagrant (NEPSI) — Électrovannes à impulsions antidéflagrantes série WPS-F🔍 Cliquer pour agrandir

Certification produit

WPS-F series (WPS-F-CA/TG20–TG76, TD20–TD40, EG25–EG40, EP50–EP115, incl. -E/-F/-M variants)

Certificat de conformité antidéflagrant (NEPSI) — Électrovannes à impulsions antidéflagrantes série WPS-F

N° de certificatGYB25.2393X
Délivré parShanghai Instrument & Automation System Inspection and Testing Institute Co., Ltd. (NEPSI — National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation)
Délivré2025-07-30
Valable jusqu'au2030-07-29
NormesGB/T 3836.1-2021, GB/T 3836.9-2021, Q/320500 HSXC 004-2022
Besoin du PDF original ?
Certificat de conformité UL — Composant reconnu, ensemble bobine pour vannes à commande électrique🔍 Cliquer pour agrandir

Certification produit

WPS-TZ-XQ (suffix A, B, C, D or E)

Certificat de conformité UL — Composant reconnu, ensemble bobine pour vannes à commande électrique

N° de certificat20150423-MH49402 (Report Reference MH49402-20130423)
Délivré parUL LLC
Délivré2015-04-23
NormesUL 429, CAN/CSA C22.2 No. 139-10
Besoin du PDF original ?

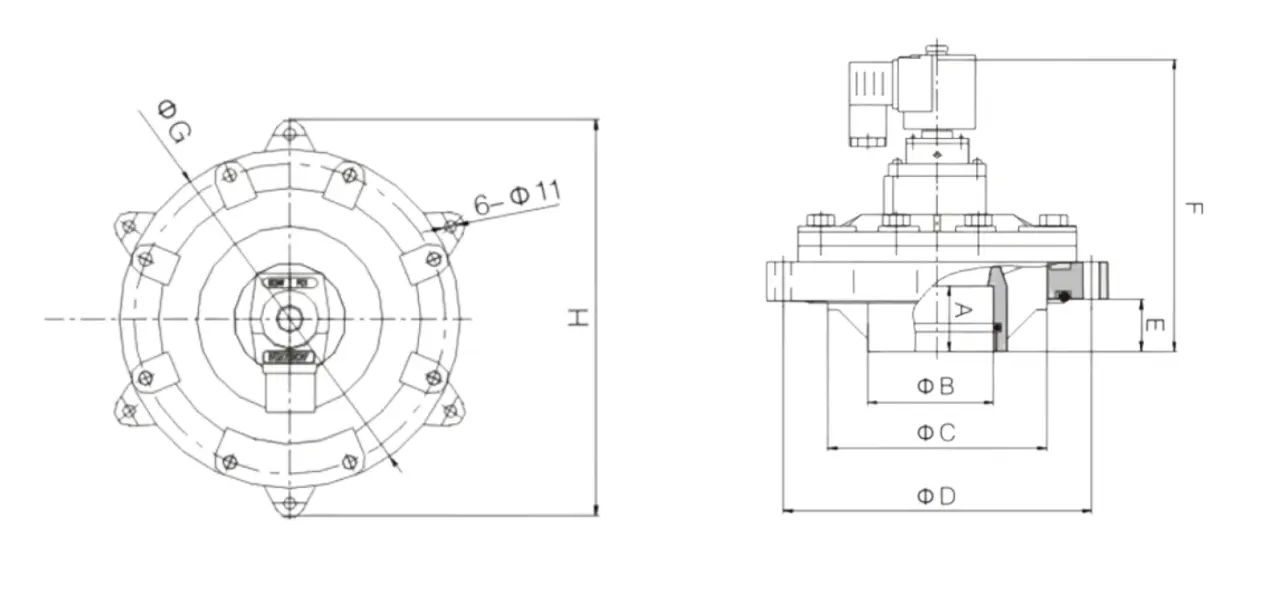

Plans techniques

Dimensions d'installation de ce produit.

WPS-CA/EP102 · vanne immergée — Plan d'installationDimensions disponibles sur demande

WPS-CA/EP102

WPS-CA/EP102 · vanne immergée — Plan d'installation

Overall length (valve)🔒
Diaphragm cover flange ODØ227 [8.94]
Inner bolt/ring diameter🔒
Diaphragm bore🔒
Cover thickness / lip7 [0.26]
Solenoid/pilot boss offset27 [1.06]

+15 dimensions supplémentaires

Obtenir le plan complet et les dimensions

Plan authentique envoyé sur demande · réponse sous un jour ouvré

WPS-CA/EP102.B · vanne immergée — Plan d'installationDimensions disponibles sur demande

WPS-CA/EP102.B

WPS-CA/EP102.B · vanne immergée — Plan d'installation

Overall length (valve)🔒
Diaphragm cover flange OD🔒
Inner ring diameterØ176.5 [6.95/6.96]
Diaphragm ring øØ170 [6.69]
Diaphragm bore🔒
Cover thickness / lip6 [0.24]

+14 dimensions supplémentaires

Obtenir le plan complet et les dimensions

Plan authentique envoyé sur demande · réponse sous un jour ouvré

WPS-CA/EP102.B · vanne immergée — Plan d'installationDimensions disponibles sur demande

WPS-CA/EP102.B

WPS-CA/EP102.B · vanne immergée — Plan d'installation

Overall length (valve)🔒
Diaphragm cover flange OD🔒
Inner ring diameterØ176.5 [6.95]
Diaphragm ring øØ170 [6.69]
Diaphragm bore🔒
Cover thickness / lip6 [0.24]

+14 dimensions supplémentaires

Obtenir le plan complet et les dimensions

Plan authentique envoyé sur demande · réponse sous un jour ouvré

WPS-CA/EP115 · vanne immergée — Plan d'installationDimensions disponibles sur demande

WPS-CA/EP115

WPS-CA/EP115 · vanne immergée — Plan d'installation

Overall length (valve)217.3 [8.554]
Diaphragm cover flange ODØ239 [9.41]
Inner ring diameter🔒
Diaphragm ring øØ202.2 [7.961]
Diaphragm bore🔒
Cover/top boss offset🔒

+14 dimensions supplémentaires

Obtenir le plan complet et les dimensions

Plan authentique envoyé sur demande · réponse sous un jour ouvré

WPS-CA/EP50 · vanne immergée — Plan d'installationDimensions disponibles sur demande

WPS-CA/EP50

WPS-CA/EP50 · vanne immergée — Plan d'installation

Overall length (valve)188 [7.4]
Mounting flange ODØ180 [7.09]
Ring øØ130 [5.12]
Diaphragm/seat ø🔒
Seat bore ø (tol)🔒
Cover/top boss offset🔒

+15 dimensions supplémentaires

Obtenir le plan complet et les dimensions

Plan authentique envoyé sur demande · réponse sous un jour ouvré

WPS-CA/EP62 · vanne immergée — Plan d'installationDimensions disponibles sur demande

WPS-CA/EP62

WPS-CA/EP62 · vanne immergée — Plan d'installation

Overall length (valve)196 [7.72]
Mounting flange ODØ208 [8.19]
Ring ø🔒
Diaphragm ø🔒
Seat bore ø (tol)🔒
Cover/top boss offset7 [0.28]

+14 dimensions supplémentaires

Obtenir le plan complet et les dimensions

Plan authentique envoyé sur demande · réponse sous un jour ouvré

WPS-CA/EP76 · vanne immergée — Plan d'installationDimensions disponibles sur demande

WPS-CA/EP76

WPS-CA/EP76 · vanne immergée — Plan d'installation

Overall height (valve incl. solenoid)200 [7.87]
Diaphragm cover flange OD🔒
Ring øØ174.6 [6.84]
Inner ring øØ160 [6.3]
Seat/diaphragm bore ø🔒
Cover/side boss offset🔒

+14 dimensions supplémentaires

Obtenir le plan complet et les dimensions

Plan authentique envoyé sur demande · réponse sous un jour ouvré

WPS-CA/EP76 · vanne immergée — Plan d'installationDimensions disponibles sur demande

WPS-CA/EP76

WPS-CA/EP76 · vanne immergée — Plan d'installation

Overall height (valve incl. solenoid)🔒
Diaphragm cover flange ODØ227 [8.93]
Ring ø🔒
Inner ring ø🔒
Cover/side boss offset27 [1.06]
Mounting flange face to body35 [1.38]

+12 dimensions supplémentaires

Obtenir le plan complet et les dimensions

Plan authentique envoyé sur demande · réponse sous un jour ouvré

WPS-CA/EG25 · vanne immergée — Plan d'installationDimensions disponibles sur demande

WPS-CA/EG25

WPS-CA/EG25 · vanne immergée — Plan d'installation

Overall length (valve)140 [5.51]
Inlet flange/hub ODØ59 [2.32]
Port bore ø🔒
ThreadG1"
Top boss offset🔒
Mounting flange face to body🔒

+8 dimensions supplémentaires

Obtenir le plan complet et les dimensions

Plan authentique envoyé sur demande · réponse sous un jour ouvré

WPS-CA/EG40 · vanne immergée — Plan d'installationDimensions disponibles sur demande

WPS-CA/EG40

WPS-CA/EG40 · vanne immergée — Plan d'installation

Overall length (valve)184 [7.24]
Inlet flange/hub ODØ73 [2.87]
Port bore ø🔒
Thread (inlet)G1-1/2"
Top boss offset🔒
Mounting flange face to body🔒

+8 dimensions supplémentaires

Obtenir le plan complet et les dimensions

Plan authentique envoyé sur demande · réponse sous un jour ouvré

WPS-CA/EP200 · 8 inch · vanne grande taille à très basse pression — Plan d'installationDimensions disponibles sur demande

WPS-CA/EP200

WPS-CA/EP200 · 8 inch · vanne grande taille à très basse pression — Plan d'installation

8 inch

Overall outer / mounting flange ODΦ490 [Φ19.29]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ435 [Φ17.13]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 dimensions supplémentaires

Obtenir le plan complet et les dimensions

Plan authentique envoyé sur demande · réponse sous un jour ouvré

WPS-CA/EP250 · 10 inch · vanne grande taille à très basse pression — Plan d'installationDimensions disponibles sur demande

WPS-CA/EP250

WPS-CA/EP250 · 10 inch · vanne grande taille à très basse pression — Plan d'installation

10 inch

Overall outer / mounting flange ODΦ600 [Φ23.62]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ512 [Φ20.16]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 dimensions supplémentaires

Obtenir le plan complet et les dimensions

Plan authentique envoyé sur demande · réponse sous un jour ouvré

WPS-CA/EP300 · 12 inch · vanne grande taille à très basse pression — Plan d'installationDimensions disponibles sur demande

WPS-CA/EP300

WPS-CA/EP300 · 12 inch · vanne grande taille à très basse pression — Plan d'installation

12 inch

Overall outer / mounting flange ODΦ730 [Φ28.74]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ616 [Φ24.25]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 dimensions supplémentaires

Obtenir le plan complet et les dimensions

Plan authentique envoyé sur demande · réponse sous un jour ouvré

WPS-CA/EP350 · 14 inch · vanne grande taille à très basse pression — Plan d'installationDimensions disponibles sur demande

WPS-CA/EP350

WPS-CA/EP350 · 14 inch · vanne grande taille à très basse pression — Plan d'installation

14 inch

Overall outer / mounting flange ODΦ842 [Φ33.15]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ716 [Φ28.19]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 dimensions supplémentaires

Obtenir le plan complet et les dimensions

Plan authentique envoyé sur demande · réponse sous un jour ouvré

WPS-CA/EP400 · 16 inch · vanne grande taille à très basse pression — Plan d'installationDimensions disponibles sur demande

WPS-CA/EP400

WPS-CA/EP400 · 16 inch · vanne grande taille à très basse pression — Plan d'installation

16 inch

Overall outer / mounting flange ODΦ940 [Φ37.01]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ806 [Φ31.73]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 dimensions supplémentaires

Obtenir le plan complet et les dimensions

Plan authentique envoyé sur demande · réponse sous un jour ouvré
